Задвижки стальные литые клиновые PN 6,3 МПа

Главная /Каталог/ Продукция / МЗТА /Задвижки

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.

ТАБЛИЧНЫЕ ФИГУРЫ

30с76нж 30с576нж 30с976нж 30лс76нж 30лс576нж 30лс976нж 30нж76нж 30нж976нж

Показатели назначения 30нж976нж

  • Рабочая среда:
    Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от −60°С до +565°
  • Условия эксплуатации: УХЛ1
  • Минимальная температура окружающего воздуха: −60°С

Материальное исполнение 30нж976нж

  • Корпус: 12Х18Н9ТЛ
  • Крышка: 12Х18Н9ТЛ
  • Клин (диски): 12Х18Н9ТЛ
  • Шпиндель: 12Х18Н9Т
  • Гайка шпинделя: латунь ЛС59—1
  • Гайка: 12Х18Н9Т
  • Шпилька, болт: 45Х14Н14В2М
  • Болт откидной: 45Х14Н14В2М
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 04Х19Н9С2







Габаритные размеры 30нж976нж

Диаметр, мм L, мм D, мм D1, мм n d, мм H1, мм DO Масса, кг
50 270 175 135 4 22 345 250 34
80 321 210 170 8 22 420 300 69
100 359 250 200 8 26 485 350 88
150 447 340 280 8 33 660 400 189
200 563 405 345 12 33 800 450 328
250 625 470 400 12 39 1130 500 476
300 714 530 460 16 39 1335 600 766
400 867 670 585 16 45 1550 700 1295



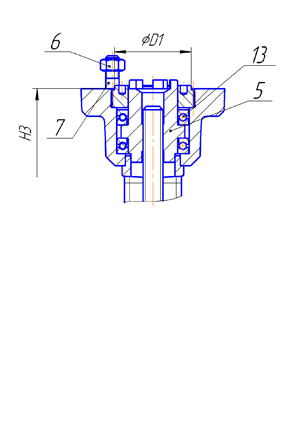

Характеристики задвижек для подбора электропривода

Диаметр, мм Момент, Н*м Количество оборотов шпинделя
50 28 14,5
80 60 16,8
100 82 21,6
150 220 26,5
200 324 35
250 575 43
300 780 39
400 1492 48
