Краны шаровые фланцевые Ру 1,6 МПа
Краны шаровые предназначены для установки в качестве запорных устройств. Кран шаровый имеет неразъемную цельносварную конструкцию. Корпусные детали кранов изготавливаются из стали марок: сталь 20, 09Г2С, 12Х18Н10Т. Управление краном производиться с помощью рукоятки, редуктора или электропривода. Класс герметичности "А" по ГОСТ 9544-2015. Срок службы 10 лет. Гарантия 12 месяцев.
Технические характеристики кранов шаровых фланцевых Ру 1,6
Показатели назначения кранов шаровых фланцевых Ру 1,6
- Рабочая среда:
Вода, пар, нефтепродукты, природный газ, воздух, агрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в кране коррозионностойкие
- Температура рабочей среды: от−40°С для У1, от -60°С для УХЛ1 до +200°С
- Условия эксплуатации: У1, УХЛ1
- Минимальная температура окружающего воздуха: −40°С для У1, -60°С для УХЛ1
Материалы основных деталей кранов шаровых фланцевых Ру 1,6
|
Углеродистое исполнение |
Холодостойкое исполнение |
Коррозионостойкое исполнение |
Климатическое исполнение |
У1 (-40...+40°С) |
УХЛ1 (-60...+40°С) |
УХЛ1 (-60...+40°С) |
Корпус |
Сталь 20 |
Сталь 09Г2С |
12Х18Н10Т |
Патрубок |
Сталь 20 |
Сталь 09Г2С |
12Х18Н10Т |
Фланец |
Сталь 20 |
Сталь 09Г2С |
12Х18Н10Т |
Горловина |
Сталь 20 |
Сталь 09Г2С |
12Х18Н10Т |
Шпиндель |
Сталь 20 |
Сталь 09Г2С |
12Х18Н10Т |
Гайка |
Сталь 20 |
Сталь 09Г2С |
12Х18Н10Т |
Шар |
Сталь 20Х13 или 12Х18Н10Т |
Сталь 20Х13 или 12Х18Н10Т |
12Х18Н10Т |
Уплотнение шара и горловины |
Фторпласт Ф4 |
Фторпласт Ф4 |
Фторпласт Ф4 |
Рукоятка |
Сталь 20 |
Втулка |

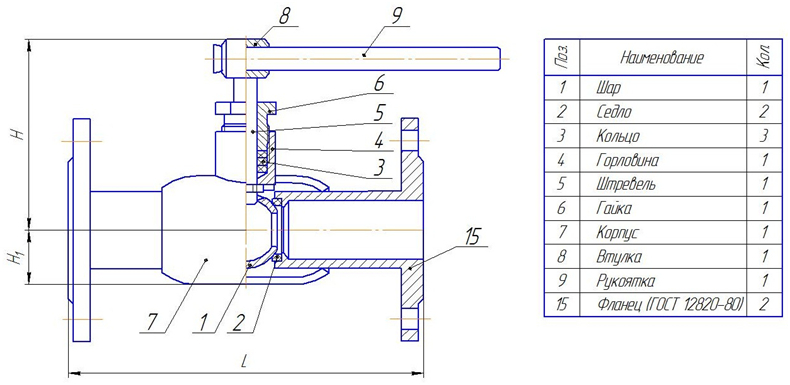

Чертеж кранов шаровых фланцевых Ру 1,6

Габаритные размеры кранов шаровых фланцевых Ру 1,6
DN |
Н, мм |
L |
Масса, кг |
15 |
80 |
130 |
1,98 |
20 |
83 |
130 |
2,73 |
25 |
83 |
130 |
3,32 |
32/20 |
83 |
150 |
4,01 |
32 |
134 |
150 |
5,08 |
40 |
134 |
165 |
5,92 |
50/40 |
134 |
180 |
7,16 |
50 |
144 |
180 |
7,79 |
65/50 |
144 |
260 |
10,14
|
65 |
159 |
260 |
12,09 |
80/70 |
149 |
210 |
10,4 |
80 |
184 |
210 |
13,51 |
80 |
184 |
280 |
14,05 |
100/70 |
159 |
230 |
15,66 |
100 |
197 |
230 |
19,16 |
100 |
197 |
300 |
20 |
125/100 |
197 |
250 |
23,86 |
150/100 |
197 |
280 |
27,4 |
150 |
259 |
390 |
43,5 |
200/150 |
259 |
450 |
52,5 |
200 |
310 |
450 |
63 |
250/200 |
310 |
520 |
81,9 |
