Краны шаровые муфтовые Ру 6,3 МПа

Краны шаровые предназначены для установки в качестве запорных устройств. Кран шаровый имеет неразъемную цельносварную конструкцию. Корпусные детали кранов изготавливаются из стали марок: сталь 20, 09Г2С, 12Х18Н10Т. Управление краном производиться с помощью рукоятки, редуктора или электропривода. Класс герметичности "А" по ГОСТ 9544-2015. Срок службы 10 лет. Гарантия 12 месяцев.

Ручное управление

   Технические характеристики кранов шаровых муфтовых Ру 6,3

Показатели назначения кранов шаровых муфтовых Ру 6,3

  • Рабочая среда:
    Вода, пар, нефтепродукты, природный газ, воздух, агрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в кране коррозионностойкие
  • Температура рабочей среды: от−40°С для У1, от -60°С для УХЛ1 до +200°С
  • Условия эксплуатации: У1, УХЛ1
  • Минимальная температура окружающего воздуха: −40°С для У1, -60°С для УХЛ1

Материалы основных деталей кранов шаровых муфтовых Ру 6,3

  Углеродистое исполнение Холодостойкое исполнение Коррозионостойкое исполнение
Климатическое исполнение У1 (-40...+40°С) УХЛ1 (-60...+40°С) УХЛ1 (-60...+40°С)
Корпус Сталь 20 Сталь 09Г2С 12Х18Н10Т
Патрубок Сталь 20 Сталь 09Г2С 12Х18Н10Т
Горловина Сталь 20 Сталь 09Г2С 12Х18Н10Т
Шпиндель Сталь 20 Сталь 09Г2С 12Х18Н10Т
Гайка Сталь 20 Сталь 09Г2С 12Х18Н10Т
Шар Сталь 20Х13 или 12Х18Н10Т Сталь 20Х13 или 12Х18Н10Т 12Х18Н10Т
Уплотнение шара и горловины Фторпласт Ф4 Фторпласт Ф4 Фторпласт Ф4
Рукоятка Сталь 20
Втулка

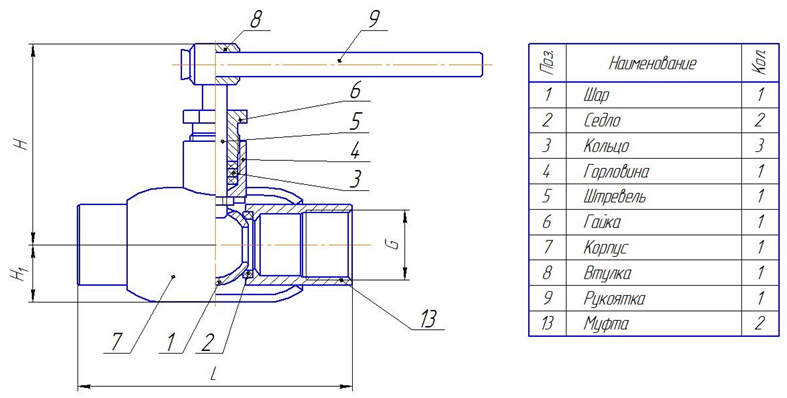

Чертеж кранов шаровых муфтовых Ру 6,3

Чертеж крана шарового муфтового

Габаритные размеры кранов шаровых муфтовых Ру 6,3

DN G Н, мм L Масса, кг
15 1/2 80 120 0,88
20 3/4 83 120 1,0
25 1 83 120 1,15
32 1 1/4 134 120 2,0
40 1 1/2 134 130 2,2
50 2 144 150 3,3
