Задвижки стальные литые клиновые PN 6,3 МПа

Главная /Каталог/ Продукция / МЗТА /Задвижки

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2015. Срок службы не менее 10 лет. Гарантия 24 месяца.

ТАБЛИЧНЫЕ ФИГУРЫ

30с76нж 30с576нж 30с976нж 30лс76нж 30лс576нж 30лс976нж

Технические характеристики задвижек 30с576нж

Показатели назначения задвижек 30с576нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от −40°С  до +450°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: −40°С

Материальное исполнение задвижек 30с576нж

  • 1. Корпус: сталь 25Л
  • 2. Крышка: сталь 25Л
  • 3. Клин: сталь 25Л
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: латунь ЛС59-1
  • 6. Гайка: сталь 45
  • 7. Шпилька, болт: сталь 35ХМ
  • 8. Болт откидной: сталь 35ХМ
  • 9. Прокладка: спирально-навитая
  • 10. Набивка сальника: ТРГ

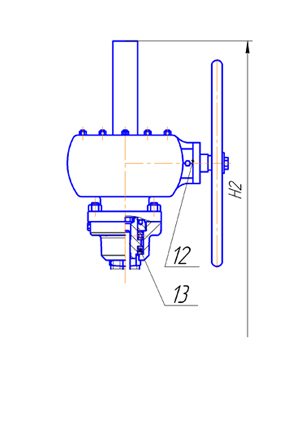

  • 11. Редуктор: редуктор конический или цилиндрический
  • 12. Подшипник: по ГОСТ 7872-89
  • 13. Наплавка на кольце в корпусе: сталь по типу 20Х13
  • 14. Наплавка на клине: сталь по типу 20Х13

 Задвижка стальная клиновая литая 30с576нж

Задвижка стальная клиновая литая 30с576нж

Габаритные размеры задвижек 30с576нж

Наименование DN L D H3
Задвижка 30с576нж Ду 250 250 625 470 1500
Задвижка 30с576нж Ду 300 300 714 530 1695
Задвижка 30с576нж Ду 350 350 841 595 1672
Задвижка 30с576нж Ду 400 400 867 670 2010

*Присоединительные размеры фланцев по ГОСТ 33259-2015
