Задвижки стальные литые клиновые PN 4,0 МПа

Главная /Каталог/ Продукция / МЗТА /Задвижки

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2015. Срок службы не менее 10 лет. Гарантия 24 месяца.

ТАБЛИЧНЫЕ ФИГУРЫ

30с15нж 30с515нж 30с915нж 30лс15нж 30лс515нж 30лс915нж 30лс15нжТ 30нж15нж 30нж915нж

Технические характеристики задвижек 30с915нж

Показатели назначения задвижек 30с915нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от -40°С до +425°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: -40°С

Материальное исполнение задвижек 30с915нж

  • 1. Корпус: сталь 25Л
  • 2. Крышка: сталь 25Л
  • 3. Клин (диски): сталь 25Л
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: латунь ЛС59-1
  • 6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
  • 8. Болт откидной или анкерный: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • 11. Подшипник: шариковый упорный
  • 12. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • 13. Наплавка на клине: 13Х25Т, 10Х17Т

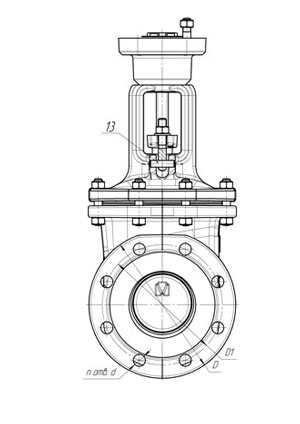

Задвижка стальная клиновая литая 30с915нж

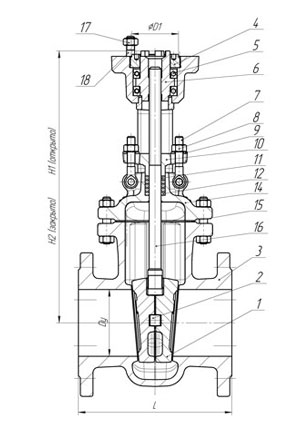

Задвижка стальная клиновая литая 30с915нж (упругий клин), Ду 50 - 1200 мм

Задвижка 30с915нж двухдисковый клин

Двухдисковый клин Ду 80, 100

Габаритные размеры задвижек 30с915нж

Наименование DN L D H2
Задвижка 30с915нж Ду 50 50 216/250 160 345
Задвижка 30с915нж Ду 80 80 283/310 195 423
Задвижка 30с915нж Ду 100 100 305/350 230 491
Задвижка 30с915нж Ду 150 150 403/450 300 654
Задвижка 30с915нж Ду 200 200 419 375 775
Задвижка 30с915нж Ду 250 250 457 445 965
Задвижка 30с915нж Ду 300 300 500 510 1345
Задвижка 30с915нж Ду 400 400 600 655 1565

*Присоединительные размеры фланцев по ГОСТ 33259-2015

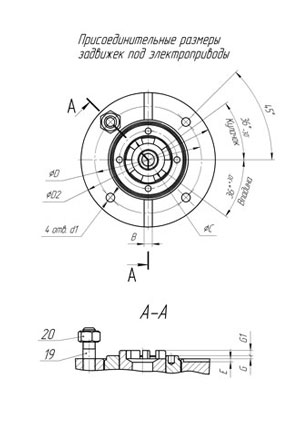

Характеристики задвижек 30с915нж для подбора электропривода

Наименование Тип присоединения электропривода Момент, Н*м Количество оборотов шпинделя
Задвижка 30с915нж Ду 50 А 83 15
Задвижка 30с915нж Ду 80 А 100 19
Задвижка 30с915нж Ду 100 А, Б 100 21
Задвижка 30с915нж Ду 150 Б 240 33
Задвижка 30с915нж Ду 200 Б 300 43
Задвижка 30с915нж Ду 250 В 460 38
Задвижка 30с915нж Ду 300 В 600 45
Задвижка 30с915нж Ду 400 Г 1580 53
